表紙社会基盤の整備 > 技術 補修補強-橋脚耐震補強工法

技術

補修補強

橋脚耐震補強工法


| SRShotcrete工法 | その他の工法 |

SRShotcrete工法(通称:SRS工法)の概要

SRShotcrete工法(特殊ポリマーセメントモルタル吹付けによる既設RC橋脚等の巻⽴て耐震補強⼯法)とは、補強鉄筋を既設橋脚等の表面に接触配置し、所定のかぶりを確保するまでポリマーセメントモルタルを吹き付けることで既設橋脚等と一体化し耐震性能を向上させる⼯法で、巻立て厚をRC巻立て工法の約1/5程度に抑えることが可能です。
建築限界・河積阻害率等の構造寸法上の制約や橋脚基礎への負担増加などの問題で、一般的な耐震補強工法であるRC巻立て工法(巻立て厚がt=250mm以上)の採用が困難な場面でも適用されています。

SRShotcrete工法のメリット

・機械化施工のため品質の均一性が向上する
・吹付けによる増厚施工のため工期短縮ができる
・コテ塗りによる在来工法と比べて施工費用を低減できる

SRShotcrete工法の用途

・既設RC橋脚(道路橋、水管橋、鉄道橋、歩道橋など)
・既設RC門柱(樋門など)
・RC擁壁、壁等を有する構造物(防潮堤、調整池など)
・その他柱部材を有する構造物
・段落とし部

施工手順

1.コンクリート表面のバキュームブラストによるケレン
1.コンクリート表面のバキューム
ブラストによるケレン
2.補強鉄筋の取付け
2.補強鉄筋の取付け
3.ポリマーセメントモルタル吹付け工
3.ポリマーセメントモルタル吹付け工
4.コンクリート表面保護工
4.コンクリート表面保護工
5.完了
5.完了

6.全景

主な施工事例

国土交通省関連  :四ツ木橋、法雲寺橋、定山橋 等
高速道路関連   :青津橋、原木橋 等
東京都・市町村関連:隅田川防潮堤、臨港鶴見川橋、ガス橋 等

橋脚耐震補強工法の研究開発

道路橋の鉄筋コンクリート橋脚の耐震性の向上を目的とした耐震補強工法に関する研究開発を、吹付け協会の一員として九州大学大学院建設設計工学研究室日野教授と共同で取り組みました(2006.4-2008.3)。
それらの研究成果として、開発されたSRShotcret工法は、国土交通省や地方自治体の耐震補強工事に数多く採用されています。

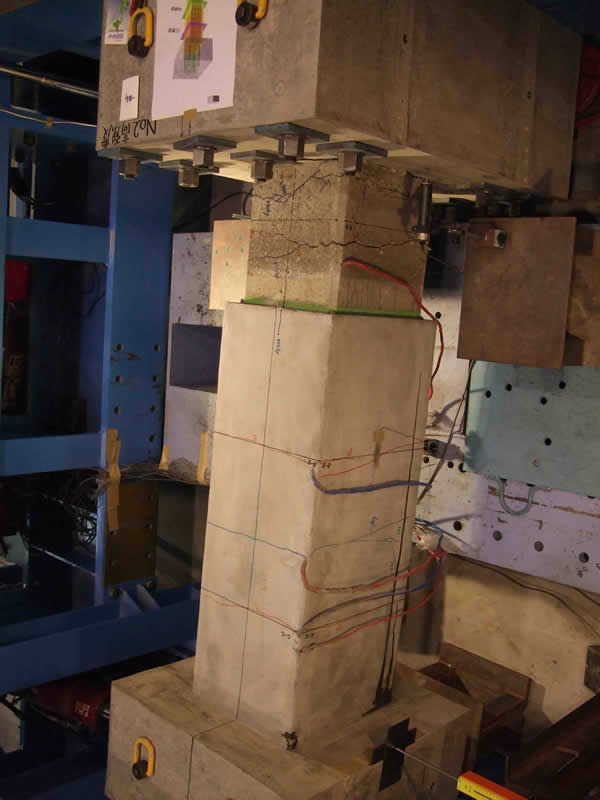

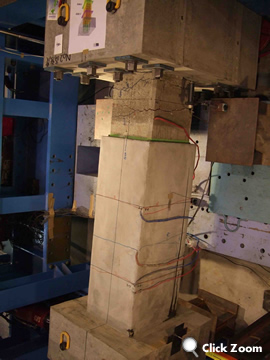

耐震補強実験(段落し部補強供試体)(九州大学大学院日野教授との共同研究)
耐震補強実験(段落とし部補強供試体)
(九州大学大学院日野教授との共同研究)
耐震補強実験供試体(吹付け協会)
耐震補強実験供試体(吹付け協会)


正負交番載荷試験による水平力―水平変位履歴曲線
正負交番載荷試験による水平力―水平変位履歴曲線



(1) いずれの供試体も設計で想定した通りの耐荷性能、じん性能、エネルギー吸収性能を発揮することが確認された。
(2) 本工法は段落とし部の補強にも十分適用可能である。
(3) 本補強工法に対して道路橋示方書Ⅴ耐震設計編に基づく補強設計の妥当性が実証された。

当工法に関する発表論文

●PCM吹付け工法による既設RC橋脚の耐震補強に関する実験的研究
 中村智,日野伸一,山口浩平,佐藤貢一/ コンクリート工学年次論文集Vol.29,No.3,2007
●PCM吹付け工法による既設RC橋脚の段落とし部の耐震補強に関する実験的研究
 中村智,日野伸一,山口浩平,佐藤貢一/  コンクリート工学年次論文集2008
●PCM吹付け工法による補強部界面の付着特性およびはりのせん断補強効果に関する実験的研究
 山口浩平,日野伸一,中村智,A. Arwin AMIRUDDIN/  コンクリート工学年次論文集2008

SRShotcrete工法のNETIS登録および特許について
工法名(技術名称) SRShotcrete工法
(特殊ポリマーセメントモルタル吹付けによる既設RC橋脚の巻立て耐震補強工法)
NETIS登録番号 NETIS登録QS-070007-V
特許番号 特許第3978417号

橋脚耐震補強工法 その他の工法

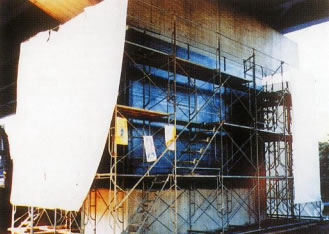

RC巻立て工法

RC橋脚に鉄筋とコンクリートを巻き立てることによって、橋脚の地震時保有水平耐力とじん性能を向上させる工法です。主な施工事例として国道1号酒匂橋、国道1号馬入橋などを施工しました。

RC巻立て工法 RC巻立て工法

鋼板巻立て工法

RC橋脚に鋼板を巻き立てることによって、橋脚の地震時保有水平耐力とじん性能を向上させる工法です。

鋼板巻立て工法 鋼板巻立て工法

連続繊維シート巻立て工法

RC橋脚に連続繊維シートを接着することによって、地震時における橋脚の保有水平耐力とじん性能を向上させる工法です。他工法に比べ、施工性が良く、鉄筋の断落とし部や基部の補強も可能です。

連続繊維シート巻立て工法 連続繊維シート巻立て工法
